Понимание пайки волной припоя

Пайка волной припоя — это процесс массового производства электроники, используемый для создания надежных паяных соединений между электронными компонентами и печатными платами (ПП). Этот автоматизированный процесс обычно применяется при сборке ПП, особенно в производстве бытовой электроники, автомобильных компонентов и коммуникационных устройств.

Как работает пайка волной припоя?

Пайка волной припоя включает в себя несколько основных этапов:

1. Подготовка: Сначала печатная плата покрывается слоем флюса, который облегчает процесс пайки, предотвращая окисление и улучшая смачивание припоя.
2. Размещение компонентов: Компоненты размещаются на печатной плате вручную или с помощью автоматизированных подъемно-транспортных машин.
3. Конвейерная система: Печатная плата загружается на конвейерную ленту и проходит через ряд станций, включая флюсование, предварительный нагрев, пайку волной и охлаждение.
4. Флюсование: Станция флюсования наносит флюс на печатную плату, гарантируя, что поверхности компонентов и печатной платы будут покрыты надлежащим образом.
5. Предварительный нагрев: Зона предварительного нагрева нагревает печатную плату до определенной температуры, чтобы подготовить ее к пайке, что помогает снизить тепловой удар по компонентам.

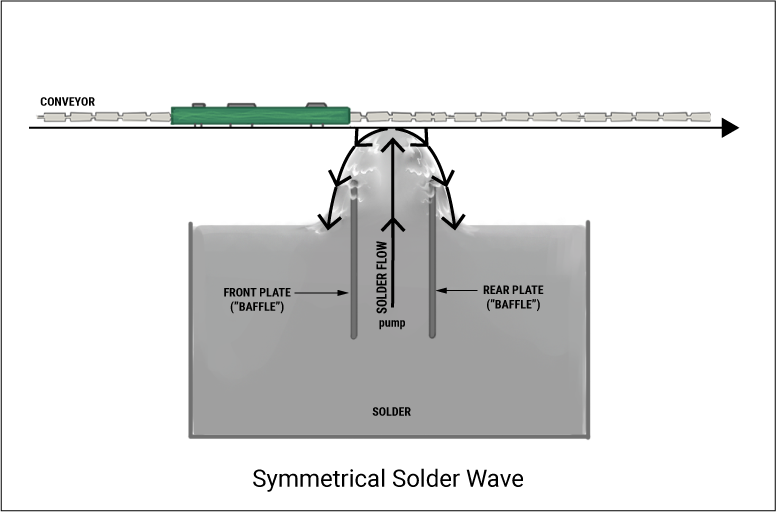

6. Волна припоя: Сердце процесса пайки волной припоя, этот этап включает в себя прохождение печатной платы над волной расплавленного припоя. Волна может иметь форму рампы, а ее высоту и скорость можно регулировать в соответствии с конкретными требованиями сборки.
7. Охлаждение: После волны припоя печатная плата проходит через охлаждающий туннель, в котором паяные соединения затвердевают, закрепляя компоненты на печатной плате.

Каковы основные преимущества пайки волной припоя?

• Эффективность: Пайка волной припоя обеспечивает высокоскоростное и автоматизированное производство, значительно увеличивая производительность и снижая затраты на рабочую силу.
• Постоянство: Этот процесс обеспечивает постоянное качество и надежность паяных соединений, что имеет решающее значение для электронных узлов.
• Экономическая эффективность: Возможность одновременной пайки нескольких соединений снижает себестоимость единицы продукции, что делает пайку волной припоя экономически эффективным вариантом для массового производства.
• Универсальность: пайка волной припоя может быть адаптирована для различных типов печатных плат, включая односторонние и двухсторонние платы, что делает ее гибким решением для различных производственных нужд.

Каковы наиболее распространенные проблемы при пайке волной припоя?

• Термическое повреждение: Избыточное тепло может повредить чувствительные компоненты и вызвать такие проблемы, как образование перемычек припоя или отслоение компонентов.
• Остатки флюса: Остатки флюса могут вызвать проблемы с надежностью и могут потребовать дополнительных этапов очистки.
• Дефекты паяных соединений: Неправильные методы пайки могут привести к таким дефектам, как плохое смачивание, холодные соединения или недостаточное количество припоя.

Заключение

Пайка волной припоя — мощный инструмент в области производства электроники, обеспечивающий высокую эффективность, последовательность и экономичность. Понимание процесса, его преимуществ и потенциальных проблем необходимо для всех, кто занимается производством и сборкой электронных компонентов. Благодаря постоянному развитию технологий пайка волной припоя остается ключевым процессом в поисках более надежных и экономичных электронных сборок.
