Как создать ИИ оленя в Unity

В разработке игр добавление Искусственный интеллект означает написание кода, который будет управлять игровым объектом без какого-либо внешнего ввода.

ИИ животных в играх — это ветвь ИИ, целью которой является перенос поведения животных в цифровую среду игры для создания реалистичного опыта.

В этом уроке я покажу, как создать простой ИИ животного (оленя) в Unity, который будет иметь два состояния: бездействие и бегство.

Шаг 1. Подготовьте сцену и модель оленя.

Нам понадобится уровень и модель оленя.

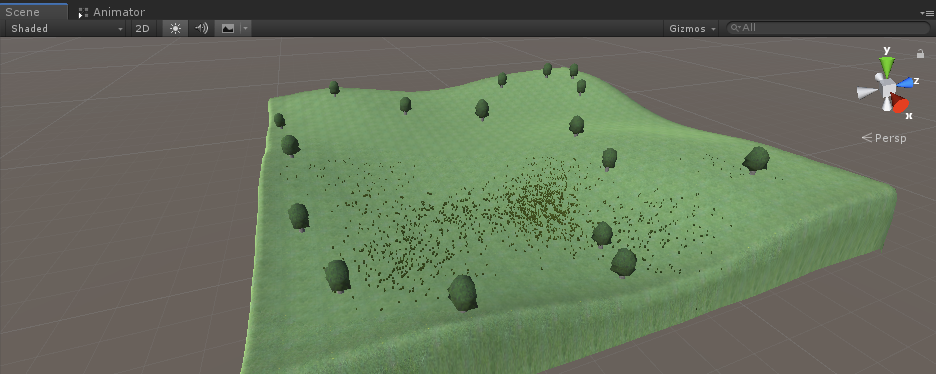

Для уровня я буду использовать простой ландшафт с травой и деревьями:

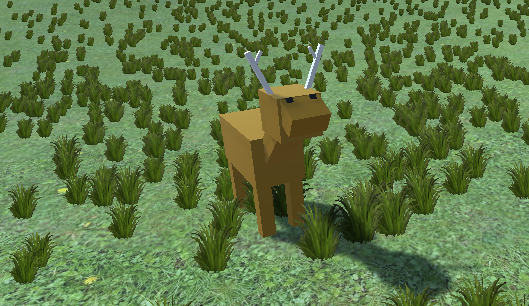

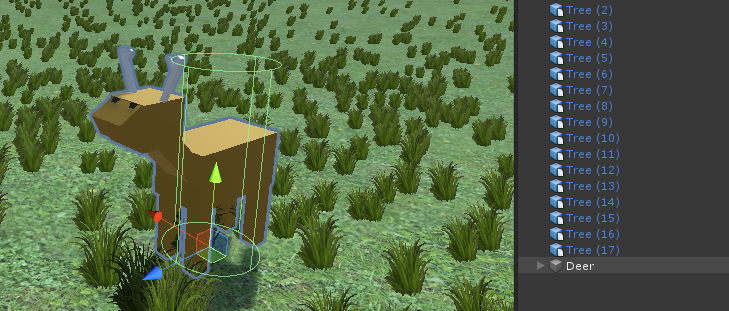

Для модели оленя я просто объединил несколько кубиков (но вы можете использовать эту модель оленя):

Теперь перейдем к части кодирования.

Шаг 2. Настройте контроллер игрока

Начнем с настройки контроллера игрока, чтобы мы могли ходить и тестировать ИИ:

  • Создайте новый скрипт, назовите его SC_CharacterController и вставьте в него приведенный ниже код:

SC_CharacterController.cs

using UnityEngine;

[RequireComponent(typeof(CharacterController))]

public class SC_CharacterController : MonoBehaviour
{
    public float speed = 7.5f;
    public float jumpSpeed = 8.0f;
    public float gravity = 20.0f;
    public Camera playerCamera;
    public float lookSpeed = 2.0f;
    public float lookXLimit = 45.0f;

    CharacterController characterController;
    Vector3 moveDirection = Vector3.zero;
    Vector2 rotation = Vector2.zero;

    [HideInInspector]
    public bool canMove = true;

    void Start()
    {
        characterController = GetComponent<CharacterController>();
        rotation.y = transform.eulerAngles.y;
    }

    void Update()
    {
        if (characterController.isGrounded)
        {
            // We are grounded, so recalculate move direction based on axes
            Vector3 forward = transform.TransformDirection(Vector3.forward);
            Vector3 right = transform.TransformDirection(Vector3.right);
            float curSpeedX = speed * Input.GetAxis("Vertical");
            float curSpeedY = speed * Input.GetAxis("Horizontal");
            moveDirection = (forward * curSpeedX) + (right * curSpeedY);

            if (Input.GetButton("Jump"))
            {
                moveDirection.y = jumpSpeed;
            }
        }

        // Apply gravity. Gravity is multiplied by deltaTime twice (once here, and once below
        // when the moveDirection is multiplied by deltaTime). This is because gravity should be applied
        // as an acceleration (ms^-2)
        moveDirection.y -= gravity * Time.deltaTime;

        // Move the controller
        characterController.Move(moveDirection * Time.deltaTime);

        // Player and Camera rotation
        if (canMove)
        {
            rotation.y += Input.GetAxis("Mouse X") * lookSpeed;
            rotation.x += -Input.GetAxis("Mouse Y") * lookSpeed;
            rotation.x = Mathf.Clamp(rotation.x, -lookXLimit, lookXLimit);
            playerCamera.transform.localRotation = Quaternion.Euler(rotation.x, 0, 0);
            transform.eulerAngles = new Vector2(0, rotation.y);
        }
    }
}

  • Создайте новый GameObject, назовите его "Player" и измените его тег на "Player"

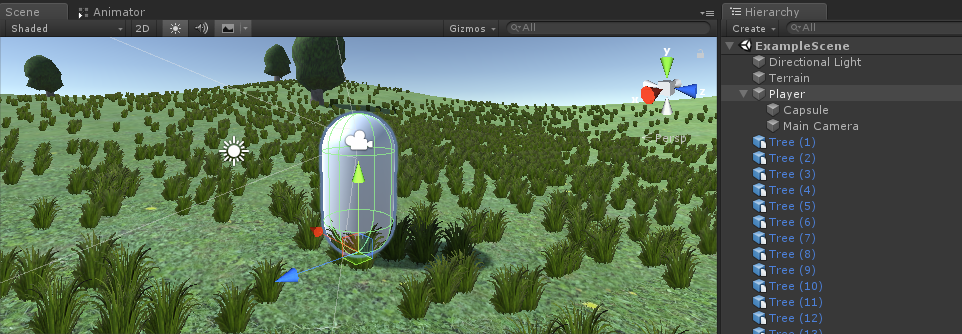

  • Создайте новую капсулу (GameObject -> 3D Object -> Capsule), затем сделайте ее дочерним объектом объекта "Player", измените ее положение на (0, 1, 0) и удалите компонент CapsuleCollider.
  • Переместите основную камеру внутри объекта "Player" и измените ее положение на (0, 1.64, 0).
  • Прикрепите сценарий SC_CharacterController к объекту "Player" (вы заметите, что он также добавит еще один компонент, называемый «Контроллер символов». Установите его центральное значение на (0, 1, 0))
  • Назначьте основную камеру переменной "Player Camera" в SC_CharacterController, затем сохраните сцену.

Контроллер игрока теперь готов.

Шаг 3: Программирование искусственного интеллекта оленей

Теперь давайте перейдем к той части, где мы программируем ИИ Оленя:

  • Создайте новый скрипт и назовите его SC_DeerAI (этот скрипт будет управлять движением ИИ):

Откройте SC_DeerAI и продолжите следующие шаги:

При запуске скрипта убеждаемся, что включены все необходимые классы (в частности UnityEngine.AI):

using UnityEngine;
using UnityEngine.AI;
using System.Collections.Generic;

public class SC_DeerAI : MonoBehaviour
{

Теперь добавим все переменные:

    public enum AIState { Idle, Walking, Eating, Running }
    public AIState currentState = AIState.Idle;
    public int awarenessArea = 15; //How far the deer should detect the enemy
    public float walkingSpeed = 3.5f;
    public float runningSpeed = 7f;
    public Animator animator;

    //Trigger collider that represents the awareness area
    SphereCollider c;
    //NavMesh Agent
    NavMeshAgent agent;

    bool switchAction = false;
    float actionTimer = 0; //Timer duration till the next action
    Transform enemy;
    float range = 20; //How far the Deer have to run to resume the usual activities
    float multiplier = 1;
    bool reverseFlee = false; //In case the AI is stuck, send it to one of the original Idle points

    //Detect NavMesh edges to detect whether the AI is stuck
    Vector3 closestEdge;
    float distanceToEdge;
    float distance; //Squared distance to the enemy
    //How long the AI has been near the edge of NavMesh, if too long, send it to one of the random previousIdlePoints
    float timeStuck = 0;
    //Store previous idle points for reference
    List<Vector3> previousIdlePoints = new List<Vector3>();

Затем мы инициализируем все в void Start():

    // Start is called before the first frame update
    void Start()
    {
        agent = GetComponent<NavMeshAgent>();
        agent.stoppingDistance = 0;
        agent.autoBraking = true;

        c = gameObject.AddComponent<SphereCollider>();
        c.isTrigger = true;
        c.radius = awarenessArea;

        //Initialize the AI state
        currentState = AIState.Idle;
        actionTimer = Random.Range(0.1f, 2.0f);
        SwitchAnimationState(currentState);
    }

(Как вы можете видеть, мы добавляем сферический коллайдер, который помечен как триггер. Этот коллайдер будет действовать как зона осведомленности, когда враг войдет в него).

Фактическая логика ИИ реализуется в void Update() с некоторыми вспомогательными функциями:

    // Update is called once per frame
    void Update()
    {
        //Wait for the next course of action
        if (actionTimer > 0)
        {
            actionTimer -= Time.deltaTime;
        }
        else
        {
            switchAction = true;
        }

        if (currentState == AIState.Idle)
        {
            if(switchAction)
            {
                if (enemy)
                {
                    //Run away
                    agent.SetDestination(RandomNavSphere(transform.position, Random.Range(1, 2.4f)));
                    currentState = AIState.Running;
                    SwitchAnimationState(currentState);
                }
                else
                {
                    //No enemies nearby, start eating
                    actionTimer = Random.Range(14, 22);

                    currentState = AIState.Eating;
                    SwitchAnimationState(currentState);

                    //Keep last 5 Idle positions for future reference
                    previousIdlePoints.Add(transform.position);
                    if (previousIdlePoints.Count > 5)
                    {
                        previousIdlePoints.RemoveAt(0);
                    }
                }
            }
        }
        else if (currentState == AIState.Walking)
        {
            //Set NavMesh Agent Speed
            agent.speed = walkingSpeed;

            // Check if we've reached the destination
            if (DoneReachingDestination())
            {
                currentState = AIState.Idle;
            }
        }
        else if (currentState == AIState.Eating)
        {
            if (switchAction)
            {
                //Wait for current animation to finish playing
                if(!animator || animator.GetCurrentAnimatorStateInfo(0).normalizedTime - Mathf.Floor(animator.GetCurrentAnimatorStateInfo(0).normalizedTime) > 0.99f)
                {
                    //Walk to another random destination
                    agent.destination = RandomNavSphere(transform.position, Random.Range(3, 7));
                    currentState = AIState.Walking;
                    SwitchAnimationState(currentState);
                }
            }
        }
        else if (currentState == AIState.Running)
        {
            //Set NavMesh Agent Speed
            agent.speed = runningSpeed;

            //Run away
            if (enemy)
            {
                if (reverseFlee)
                {
                    if (DoneReachingDestination() && timeStuck < 0)
                    {
                        reverseFlee = false;
                    }
                    else
                    {
                        timeStuck -= Time.deltaTime;
                    }
                }
                else
                {
                    Vector3 runTo = transform.position + ((transform.position - enemy.position) * multiplier);
                    distance = (transform.position - enemy.position).sqrMagnitude;

                    //Find the closest NavMesh edge
                    NavMeshHit hit;
                    if (NavMesh.FindClosestEdge(transform.position, out hit, NavMesh.AllAreas))
                    {
                        closestEdge = hit.position;
                        distanceToEdge = hit.distance;
                        //Debug.DrawLine(transform.position, closestEdge, Color.red);
                    }

                    if (distanceToEdge < 1f)
                    {
                        if(timeStuck > 1.5f)
                        {
                            if(previousIdlePoints.Count > 0)
                            {
                                runTo = previousIdlePoints[Random.Range(0, previousIdlePoints.Count - 1)];
                                reverseFlee = true;
                            }
                        }
                        else
                        {
                            timeStuck += Time.deltaTime;
                        }
                    }

                    if (distance < range * range)
                    {
                        agent.SetDestination(runTo);
                    }
                    else
                    {
                        enemy = null;
                    }
                }

                //Temporarily switch to Idle if the Agent stopped
                if(agent.velocity.sqrMagnitude < 0.1f * 0.1f)
                {
                    SwitchAnimationState(AIState.Idle);
                }
                else
                {
                    SwitchAnimationState(AIState.Running);
                }
            }
            else
            {
                //Check if we've reached the destination then stop running
                if (DoneReachingDestination())
                {
                    actionTimer = Random.Range(1.4f, 3.4f);
                    currentState = AIState.Eating;
                    SwitchAnimationState(AIState.Idle);
                }
            }
        }

        switchAction = false;
    }

    bool DoneReachingDestination()
    {
        if (!agent.pathPending)
        {
            if (agent.remainingDistance <= agent.stoppingDistance)
            {
                if (!agent.hasPath || agent.velocity.sqrMagnitude == 0f)
                {
                    //Done reaching the Destination
                    return true;
                }
            }
        }

        return false;
    }

    void SwitchAnimationState(AIState state)
    {
        //Animation control
        if (animator)
        {
            animator.SetBool("isEating", state == AIState.Eating);
            animator.SetBool("isRunning", state == AIState.Running);
            animator.SetBool("isWalking", state == AIState.Walking);
        }
    }

    Vector3 RandomNavSphere(Vector3 origin, float distance)
    {
        Vector3 randomDirection = Random.insideUnitSphere * distance;

        randomDirection += origin;

        NavMeshHit navHit;

        NavMesh.SamplePosition(randomDirection, out navHit, distance, NavMesh.AllAreas);

        return navHit.position;
    }

(Каждое состояние инициализирует значения и цель агента NavMesh для следующего состояния. Например, состояние ожидания имеет 2 возможных результата: оно либо инициализирует состояние «Бег», если враг присутствует, либо состояние «Еда», если ни один враг не пересек зону осведомленности.

Состояние ходьбы используется между состояниями еды для перемещения к новому пункту назначения.

Состояние бега вычисляет направление относительно позиции противника, чтобы бежать прямо от нее.

Если он застрял в углу, ИИ возвращается в одно из ранее сохраненных положений ожидания. Враг потерян после того, как ИИ окажется достаточно далеко от врага).

И, наконец, мы добавляем событие OnTriggerEnter, которое будет отслеживать сферический коллайдер (он же зона осведомленности) и инициализировать состояние «Бег», когда враг подойдет слишком близко:

    void OnTriggerEnter(Collider other)
    {
        //Make sure the Player instance has a tag "Player"
        if (!other.CompareTag("Player"))
            return;

        enemy = other.transform;

        actionTimer = Random.Range(0.24f, 0.8f);
        currentState = AIState.Idle;
        SwitchAnimationState(currentState);
    }

Как только игрок входит в триггер, присваивается переменная противника и инициализируется состояние Idle, после этого инициализируется состояние Running.

Ниже приведен окончательный вариант сценария SC_DeerAI.cs:

//You are free to use this script in Free or Commercial projects
//sharpcoderblog.com @2019

using UnityEngine;
using UnityEngine.AI;
using System.Collections.Generic;

public class SC_DeerAI : MonoBehaviour
{
    public enum AIState { Idle, Walking, Eating, Running }
    public AIState currentState = AIState.Idle;
    public int awarenessArea = 15; //How far the deer should detect the enemy
    public float walkingSpeed = 3.5f;
    public float runningSpeed = 7f;
    public Animator animator;

    //Trigger collider that represents the awareness area
    SphereCollider c;
    //NavMesh Agent
    NavMeshAgent agent;

    bool switchAction = false;
    float actionTimer = 0; //Timer duration till the next action
    Transform enemy;
    float range = 20; //How far the Deer have to run to resume the usual activities
    float multiplier = 1;
    bool reverseFlee = false; //In case the AI is stuck, send it to one of the original Idle points

    //Detect NavMesh edges to detect whether the AI is stuck
    Vector3 closestEdge;
    float distanceToEdge;
    float distance; //Squared distance to the enemy
    //How long the AI has been near the edge of NavMesh, if too long, send it to one of the random previousIdlePoints
    float timeStuck = 0;
    //Store previous idle points for reference
    List<Vector3> previousIdlePoints = new List<Vector3>();

    // Start is called before the first frame update
    void Start()
    {
        agent = GetComponent<NavMeshAgent>();
        agent.stoppingDistance = 0;
        agent.autoBraking = true;

        c = gameObject.AddComponent<SphereCollider>();
        c.isTrigger = true;
        c.radius = awarenessArea;

        //Initialize the AI state
        currentState = AIState.Idle;
        actionTimer = Random.Range(0.1f, 2.0f);
        SwitchAnimationState(currentState);
    }

    // Update is called once per frame
    void Update()
    {
        //Wait for the next course of action
        if (actionTimer > 0)
        {
            actionTimer -= Time.deltaTime;
        }
        else
        {
            switchAction = true;
        }

        if (currentState == AIState.Idle)
        {
            if(switchAction)
            {
                if (enemy)
                {
                    //Run away
                    agent.SetDestination(RandomNavSphere(transform.position, Random.Range(1, 2.4f)));
                    currentState = AIState.Running;
                    SwitchAnimationState(currentState);
                }
                else
                {
                    //No enemies nearby, start eating
                    actionTimer = Random.Range(14, 22);

                    currentState = AIState.Eating;
                    SwitchAnimationState(currentState);

                    //Keep last 5 Idle positions for future reference
                    previousIdlePoints.Add(transform.position);
                    if (previousIdlePoints.Count > 5)
                    {
                        previousIdlePoints.RemoveAt(0);
                    }
                }
            }
        }
        else if (currentState == AIState.Walking)
        {
            //Set NavMesh Agent Speed
            agent.speed = walkingSpeed;

            // Check if we've reached the destination
            if (DoneReachingDestination())
            {
                currentState = AIState.Idle;
            }
        }
        else if (currentState == AIState.Eating)
        {
            if (switchAction)
            {
                //Wait for current animation to finish playing
                if(!animator || animator.GetCurrentAnimatorStateInfo(0).normalizedTime - Mathf.Floor(animator.GetCurrentAnimatorStateInfo(0).normalizedTime) > 0.99f)
                {
                    //Walk to another random destination
                    agent.destination = RandomNavSphere(transform.position, Random.Range(3, 7));
                    currentState = AIState.Walking;
                    SwitchAnimationState(currentState);
                }
            }
        }
        else if (currentState == AIState.Running)
        {
            //Set NavMesh Agent Speed
            agent.speed = runningSpeed;

            //Run away
            if (enemy)
            {
                if (reverseFlee)
                {
                    if (DoneReachingDestination() && timeStuck < 0)
                    {
                        reverseFlee = false;
                    }
                    else
                    {
                        timeStuck -= Time.deltaTime;
                    }
                }
                else
                {
                    Vector3 runTo = transform.position + ((transform.position - enemy.position) * multiplier);
                    distance = (transform.position - enemy.position).sqrMagnitude;

                    //Find the closest NavMesh edge
                    NavMeshHit hit;
                    if (NavMesh.FindClosestEdge(transform.position, out hit, NavMesh.AllAreas))
                    {
                        closestEdge = hit.position;
                        distanceToEdge = hit.distance;
                        //Debug.DrawLine(transform.position, closestEdge, Color.red);
                    }

                    if (distanceToEdge < 1f)
                    {
                        if(timeStuck > 1.5f)
                        {
                            if(previousIdlePoints.Count > 0)
                            {
                                runTo = previousIdlePoints[Random.Range(0, previousIdlePoints.Count - 1)];
                                reverseFlee = true;
                            }
                        }
                        else
                        {
                            timeStuck += Time.deltaTime;
                        }
                    }

                    if (distance < range * range)
                    {
                        agent.SetDestination(runTo);
                    }
                    else
                    {
                        enemy = null;
                    }
                }

                //Temporarily switch to Idle if the Agent stopped
                if(agent.velocity.sqrMagnitude < 0.1f * 0.1f)
                {
                    SwitchAnimationState(AIState.Idle);
                }
                else
                {
                    SwitchAnimationState(AIState.Running);
                }
            }
            else
            {
                //Check if we've reached the destination then stop running
                if (DoneReachingDestination())
                {
                    actionTimer = Random.Range(1.4f, 3.4f);
                    currentState = AIState.Eating;
                    SwitchAnimationState(AIState.Idle);
                }
            }
        }

        switchAction = false;
    }

    bool DoneReachingDestination()
    {
        if (!agent.pathPending)
        {
            if (agent.remainingDistance <= agent.stoppingDistance)
            {
                if (!agent.hasPath || agent.velocity.sqrMagnitude == 0f)
                {
                    //Done reaching the Destination
                    return true;
                }
            }
        }

        return false;
    }

    void SwitchAnimationState(AIState state)
    {
        //Animation control
        if (animator)
        {
            animator.SetBool("isEating", state == AIState.Eating);
            animator.SetBool("isRunning", state == AIState.Running);
            animator.SetBool("isWalking", state == AIState.Walking);
        }
    }

    Vector3 RandomNavSphere(Vector3 origin, float distance)
    {
        Vector3 randomDirection = Random.insideUnitSphere * distance;

        randomDirection += origin;

        NavMeshHit navHit;

        NavMesh.SamplePosition(randomDirection, out navHit, distance, NavMesh.AllAreas);

        return navHit.position;
    }

    void OnTriggerEnter(Collider other)
    {
        //Make sure the Player instance has a tag "Player"
        if (!other.CompareTag("Player"))
            return;

        enemy = other.transform;

        actionTimer = Random.Range(0.24f, 0.8f);
        currentState = AIState.Idle;
        SwitchAnimationState(currentState);
    }
}

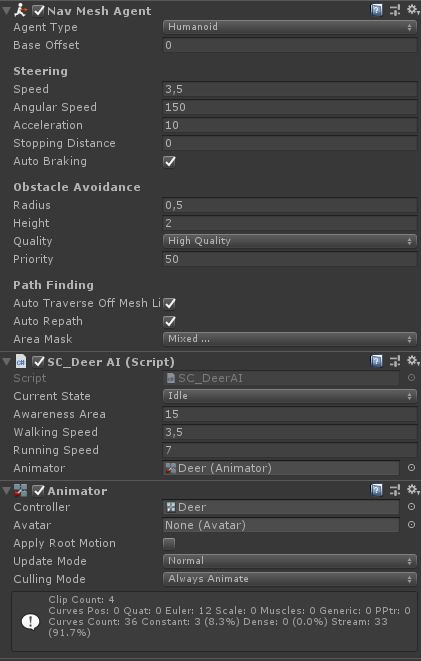

SC_DeerAI имеет только одну переменную, которую необходимо назначить: "Animator".

Для компонента-аниматора требуется контроллер с 4 анимациями: анимация ожидания, анимация ходьбы, анимация еды и анимация бега, а также 3 логическими параметрами: isEating, isRunning и isWalking:

Вы можете узнать, как настроить простой контроллер Animator, нажав здесь.

После того, как все назначено, осталось сделать последнее — запечь NavMesh.

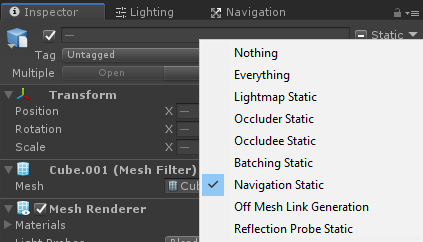

  • Выделите все объекты сцены, которые будут статичными (например, местность, деревья и т. д.), и отметьте их как "Navigation Static":

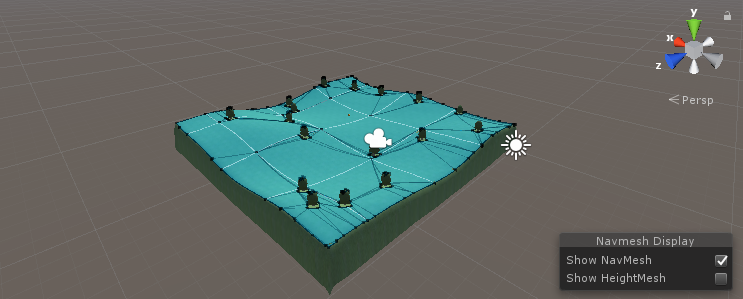

  • Перейдите в окно навигации (Окно -> AI -> Навигация) и щелкните вкладку "Bake", затем нажмите кнопку "Bake". После того, как NavMesh запечется, он должен выглядеть примерно так:

После того, как NavMesh был запечен, мы можем протестировать ИИ:

Sharp Coder Видео проигрыватель

Все работает так, как ожидалось. Олень убегает, когда враг приближается, и возобновляет свою обычную деятельность, когда враг находится достаточно далеко.

Источник
📁DeerAI.unitypackage3.36 MB
unity3dunityживотноеоленьAIруководствоnavmeshповедениебегствохолостой ходпримеринтерактивныйбесплатноскачать
Рекомендуемые статьи
Реализация ИИ врага в Unity
Как создать шутер от первого лица с поддержкой ИИ в Unity
Unity добавляет врагов в 2D-платформер
Работа с NavMeshAgent в Unity
Создайте NPC, который следует за игроком в Unity.
Обзор пакета Unity Asset Store — Zombie AI System
Создание симулятора охоты в Unity
Еще сообщения »
Популярные статьи
Как создать шутер от первого лица с поддержкой ИИ в Unity
Создайте NPC, который следует за игроком в Unity.
Реализация ИИ врага в Unity
Работа с NavMeshAgent в Unity
Unity добавляет врагов в 2D-платформер
Обзор пакета Unity Asset Store — Zombie AI System
